Nakladalni mostički

Dovozna rampa tipa most/klin MBAP/MBAC



IMG 7305 IMG 7310 IMG 7306



Rampa MBAP

Koda Nosilnost
kg/m2
Dolžina
mm
Širina
mm
Višina
mm
mm mm Teža
Kg
  A B C D E
MBAP1 450 490 700 40 120 185 4



Vse velikosti je mogoče prilagoditi. Za več informacij nas kontaktirajte.

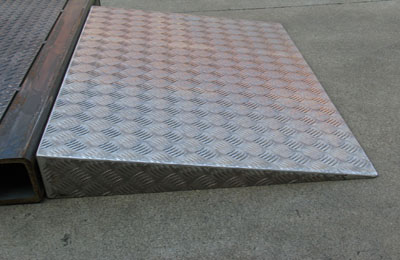

IMG 7312 IMG 7316 IMG 7311



Rampa MBAC

Koda Nosilnost max
kg
Dolžina
mm
Širina
mm
Višina
mm
Teža
Kg
  A B C
MBAC1 430 500 1000 10-70 10
MBAC2 430 650 1000 71-120 14
MBAC3 2920 500 1250 30-70 13
MBAC4 2920 800 1250 71-120 22



Vse velikosti je mogoče prilagoditi. Za več informacij nas kontaktirajte.

MPL Odstranljiv nakladalni most

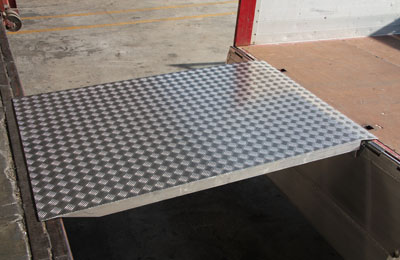

MPL2 MPL2 MPL1



MPL Odstranljiv nakladalni most

Koda Nosilnost max
kg
Dolžina
mm
Širina
mm
Min. višina nakladanja
mm
Max. višina nakladanja
mm
Teža
Kg
  A B
MPL0750L 610 750 1250 0 +90 13
MPL1000L 610 1000 1250 +50 +120 17
MPL1200L 610 1200 1250 +60 +150 20
MPL1500L 610 1500 1250 +80 +190 25
MPL1800L 610 1800 1250 +100 +230 30
MPL0750H 1300 750 1250 0 +90 20
MPL1000H 1300 1000 1250 +50 +120 27
MPL1200H 1300 1200 1250 +60 +150 33
MPL1500H 1300 1500 1250 +80 +190 41
MPL1800H 1300 1800 1250 +100 +230 49

MS030 Krilna nakladalna loputa



1MS030

F11MS030AC F12MS030AL

         AC                                   AL

4MS030 5MS030



MS030 Krilna nakladalna loputa

Koda Koda Dolžina
mm
Širina
mm
Nosilnost max
kg
Teža
Kg/m
  A B
MS030/565 - AC MS030/565 - AL 565 glede na
potrebe kupca
4170 19
MS030/690 - AC MS030/690 - AL 690 3420 21
MS030/815 - AC MS030/815 - AL 815 2890 25
MS030/940 - AC MS030/940 - AL 940 2510 27
MS030/1065 - AC MS030/1065 - AL 1065 2210 30
MS030/1190 - AC MS030/1190 - AL 1190 1980 34
MS030/1315 - AC MS030/1315 - AL 1315 1790 36
MS030/1565 - AC MS030/1565 - AL 1565 1300 42
MS030/1690 - AC MS030/1690 - AL 1690 1100 45
MS030/1815 - AC MS030/1815 - AL 1815 950 48
MS030/2065 - AC MS030/2065 - AL 2065 720 54

2TL Odstranljiv nakladalni most



2MS0302TL 3MS0302TL 1MS0302TL



2TL Odstranljiv nakladalni most

Koda Dolžina
mm
Širina
mm
Min. višina nakladanja
mm
Max. višina nakladanja
mm
Nosilnost
kg
Teža
Kg/m
  A
MS030/625/2TL 627 glede na
potrebe kupca
-30 +30 3420 17
MS030/750/2TL 752 -40 +40 2895 19
MS030/875/2TL 877 -45 +45 2510 22
MS030/1000/2TL 1002 -50 +50 2215 25

Varnostna pravila za modele MBAP - MBAC - MPL - MS030 - 2TL



1. Mostovi s širno manjšo ali enako 1.25 m so namenjeni, da nosijo težo peščev ali samopogonskih strojev skupaj z upravljalcem.

2. Izravnava med ravninama ne sme presegati 12,5% naklona (približno 7 stopinj).

3. Da bi omogočili minimalno varno širino, mora biti širina nakladalnega mostička vsaj 0.70 m večja od prometnega vozišča ali širine tovora, v vsakem primeru pa ne manjša od 1.25 m.

4. Za dodatno zaščito delavcev je priporočljivo, da je širina mostu enaka nakladalni širini vozila.

5. Podporni robovi nakadalnega mostu (profili), ki niso neposredno na tečajih, se morajo naslanjati na nakladalno platformo in površino transportega vozila za vsaj 0.10 m.

6. Vsa ostala navodila za uporabo so navedena v našem priročniku.
